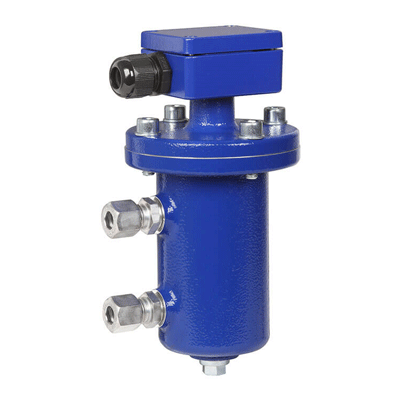

Interruptor de nivel magnético. Montaje lateral
En un depósito de referencia (caja de derivación), un flotador magnético se mueve en el interior de un tubo guía acorde con el nivel del líquido, según el principio de vasos comunicantes.
En el tubo se encuentra un contacto Reed (contacto bajo gas protector) accionado por el movimiento del flotador. La utilización de imán y contacto Reed permite la conmutación sin contacto, sin desgaste y sin energía auxiliar. Los contactos están libres de potencial.
La funcionalidad de alarma está relacionada con el nivel subiendo: cierre, abre, conmutador.
El flotador es fácil de montar y libre de mantenimiento, por lo tanto, los costes de montaje, puesta en marcha y servicio son bajos.
Características
- Posición de contacto de libre elección mediante la fijación del interruptor magnético a la altura deseada
- Gran variedad de aplicaciones con un principio de funcionamiento sencillo y probado
- Adecuado para condiciones adversas, larga vida útil
- Condiciones admisibles:
- Temperatura de trabajo: T = -30 … +300 ºC
- Presión de trabajo: P = Vacío hasta 6 bar
- Densidad límite: ρ ≥ 700 kg/m3
