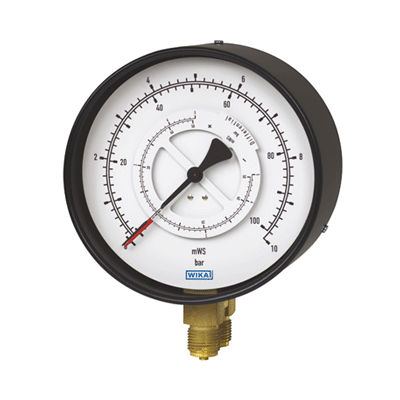

Manómetro de presión diferencial. Proceso
El funcionamiento de este manómetro de presión diferencial se basa en dos elementos sensibles de tubo Bourdon independientes. De este modo el visualiza en pantalla la presión de dos puntos de medición y la presión diferencial resultante.
La versión estándar está diseñada con dos agujas y escala de presión relativa. La aguja del conector negativo está conectada a una esfera giratoria. La presión diferencial (± 50 % del valor de escala completa de la escala principal) se puede visualizar directamente en la escala de la esfera giratoria.
En la versión sin esfera giratoria se elimina la visualización de la presión diferencial.
En la versión de mecanismo de aguja de substracción, la presión diferencial se muestra con una sola aguja (se omite la visualización de las presiones individuales de las conexiones positiva y negativa).
La variedad de las versiones de escala garantiza una excelente lectura de todos los parámetros operativos.
Los modelos 731.12 y 733.02 están especialmente diseñados para los requerimientos de la industria de procesos con componentes en contacto con el medio en acero inoxidable.
Para aplicaciones en condiciones adversas, se ofrecen de todos los instrumentos versiones con relleno de líquido.
Características
- Rangos de indicación de 0 … 0,6 bar hasta 0 … 1.000 bar
- Dos conexiones al proceso, con dos agujas independientes
- Indicación de presión diferencial con esfera giratoria
- Económico y fiable
